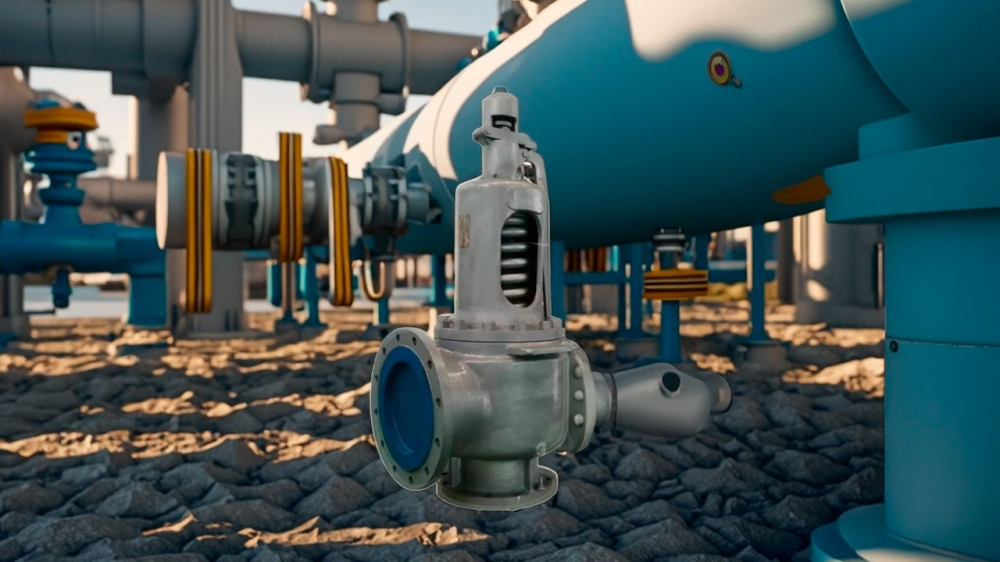

Предохранительные устройства в арматуре высоких параметров

Безопасность и надёжность работы энергетических систем напрямую зависят от качества предохранительных устройств, используемых в арматуре высоких параметров. Ключевая задача таких устройств — защита оборудования от превышения допустимого давления рабочей среды (пара, газа и др.), что может привести к аварийным ситуациям. Рассмотрим основные виды предохранительных устройств, представленных заводом энергетической арматуры «Титан».

Роль предохранительных устройств

Предохранительные устройства автоматически сбрасывают избыток рабочей среды (например, пара) из защищаемого сосуда или системы в атмосферу. Они являются неотъемлемой частью импульсно-предохранительных устройств (ИПУ), которые широко применяются на электростанциях, в котельных и на промышленных объектах.

Клапаны импульсные DN 20

Импульсные клапаны DN 20 — важный элемент ИПУ котлоагрегатов и паропроводов холодного промперегрева. Их основная функция — управление главными предохранительными клапанами (ГПК) путём подачи или прекращения подачи рабочей среды в камеру сервопривода. Смотреть продукцию в каталоге.

Особенности:

• конструкция рычажно-грузового типа с дополнительным электромагнитным приводом (два электромагнита);
• наличие фильтра циклонного типа для задержания твёрдых частиц, предотвращающего отказ устройства;
• рабочая среда — пар;
• материал корпуса — сталь 12Х1МФ или сталь 20;
• монтаж осуществляется вертикально, штоком вверх, максимально близко к ГПК для минимизации инерционности работы ИПУ

Клапаны импульсные DN 25

Клапаны импульсные DN 25 выполняют аналогичные функции, но рассчитаны на другие параметры рабочей среды. Они также входят в состав ИПУ и обеспечивают надёжное управление ГПК. Отличие от DN 20 заключается в увеличенном диаметре условного прохода, что позволяет работать с большими объёмами рабочей среды. Смотреть продукцию в каталоге.

Ключевые характеристики:

• совместимость с различными сериями ГПК;
• высокая точность срабатывания благодаря усовершенствованной конструкции;
• устойчивость к воздействию агрессивных сред;
• соответствие отраслевым стандартам и требованиям безопасности.

Главные предохранительные клапаны (ГПК)

Главные предохранительные клапаны — основной элемент системы защиты оборудования от избыточного давления. Они срабатывают при достижении критического значения давления, сбрасывая рабочую среду. Смотреть продукцию в каталоге.

Виды ГПК:

• ГПК среднего и низкого давления (серии 7с, 111, 694) — применяются на трубопроводах редуцированного пара, сосудах и котлах. Комплектуются импульсными клапанами серий 8с, 586 и 112.
• ГПК высокого давления (серии 875, 392, 1029, 969 и др.) — отличаются конструкцией и параметрами, рассчитаны на работу с высокими значениями давления и температуры. Например, клапаны серии 1029 имеют двусторонний отвод пара через патрубки с решётками для снижения уровня шума.

Особенности ГПК:

• оснащение гидравлическим демпфером для смягчения ударных нагрузок при открытии и закрытии;
• возможность фланцевого или сварного присоединения к трубопроводу;
• высокоэффективная проточная часть (например, у серии 7с), обеспечивающая требуемые расходы при меньших массогабаритных характеристиках;
• возможность оснащения демпфирующей системой для регулирования скорости закрывания клапана (защита подшипников турбин).

Почему стоит выбрать продукцию завода «Титан»?

Завод энергетической арматуры «Титан» гарантирует:

• соответствие продукции отраслевым стандартам (ГОСТ 356-80, ГОСТ 15150-69 и др.);
• прохождение всех этапов контроля качества;
• широкий ассортимент предохранительных устройств для различных условий эксплуатации;
• индивидуальный подход к подбору оборудования с учётом параметров рабочей среды и требуемой пропускной способности.

Заключение

Выбор надёжных предохранительных устройств — залог безопасной и эффективной работы энергетических систем. Продукция завода «Титан» позволяет подобрать оптимальное решение для защиты оборудования от превышения давления, будь то импульсные клапаны DN 20 или DN 25 либо главные предохранительные клапаны различных серий.

Если вам необходимо заказать предохранительные клапаны — обратитесь к официальному представителю завода «Титан» и получите профессиональную консультацию по подбору оборудования. Обеспечьте безопасность своих систем уже сегодня!
